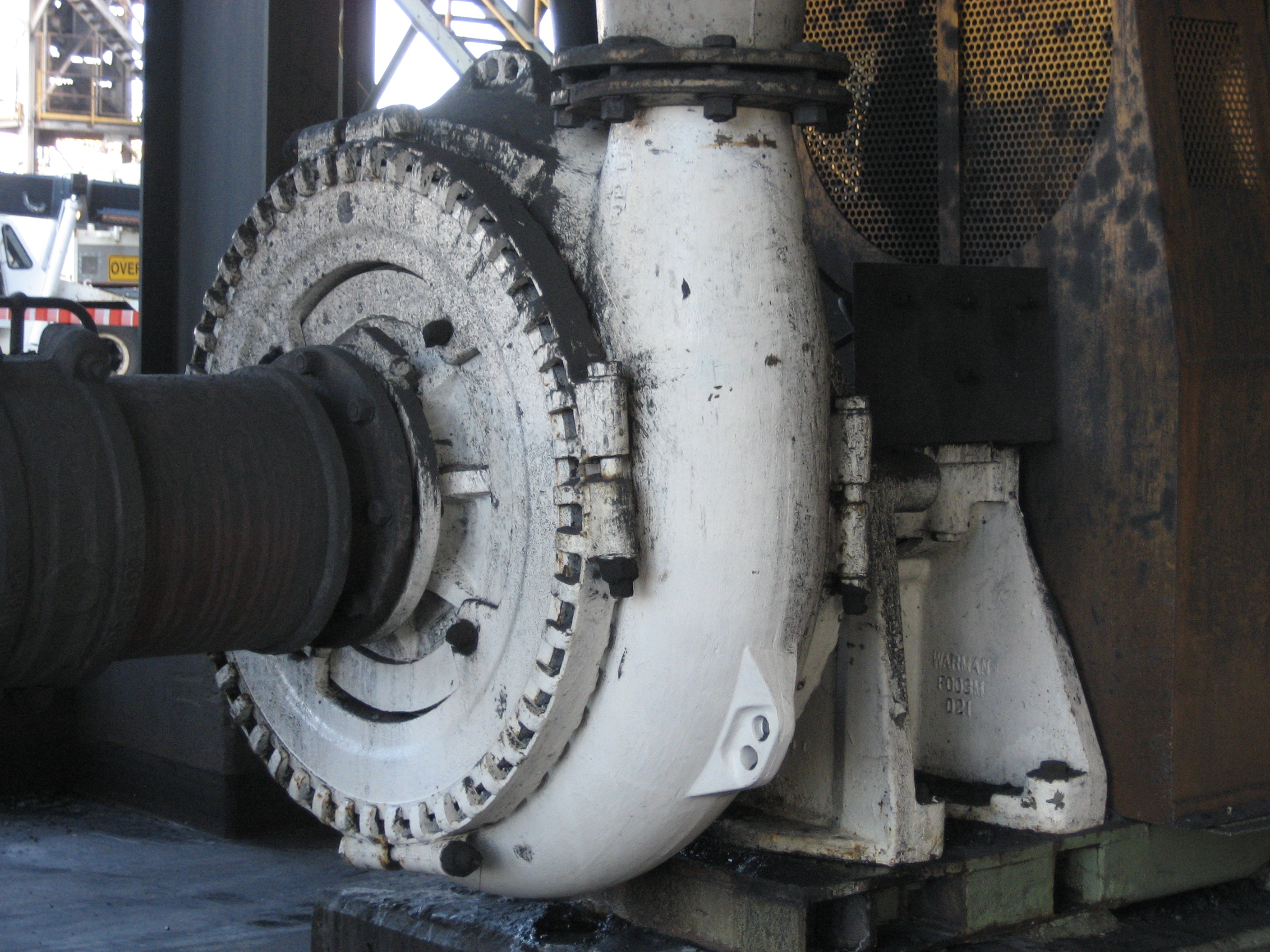

Centrifugalpump: Hjärtat i många värmepumpssystem

Centrifugalpumpen är en av de mest använda pumptyperna inom VVS-branschen och utgör ofta en kritisk komponent i värmepumpinstallationer. Som VVS-ingenjör ser jag dagligen hur dessa pumpar säkerställer effektiv vätsketransport i allt från bergvärmesystem till industriella kylprocesser.

Vad är en centrifugalpump?

En centrifugalpump är en radialpump av rotodynamiskt slag som utnyttjar centrifugalkraften för att bygga upp tryckdifferens mellan inlopp och utlopp. Designen påminner om ett ballerinakex – vätskan kommer in längs eller nära den roterande axeln, accelereras av pumphjulet och strömmar radiellt utåt in i en diffusor eller spiralkammare innan den lämnar pumpen.

Denna konstruktion gör centrifugalpumpen särskilt lämpad för transport av lågviskösa vätskor, främst vatten i olika former. I värmepumpsammanhang används de för att cirkulera köldbärarvätska i bergvärmesystem och för vattencirkulation i radiatorsystem.

Omfattande användningsområden

Centrifugalpumpens popularitet inom VVS-branschen beror på dess mångsidighet. Primärt används de för transport av:

Dricksvatten i trycksatta system
Dagvatten och regnvattenhantering
Avloppsvatten i pumpstationer
Process- och kylvatten inom industrin
Köldbärarvätska i bergvärmeanläggningar

VVS-installatörer väljer ofta centrifugalpumpar för deras höga flödeskapacitet och möjlighet att hantera vätskor med abrasivt innehåll. Den relativt enkla konstruktionen underlättar också underhåll och service.

Teknisk funktion och energiomvandling

Centrifugalpumpen omvandlar rotationsenergi från en motor till energi i den rörliga vätskan. Processen sker i flera steg:

Inloppsströmning: Vätskan kommer in axiellt genom pumpkåpans mitt
Acceleration: Pumphjulsbladen fångar vätskan och virvlar den tangentiellt och radiellt utåt
Tryckökning: Vätskan får både hastighet och tryck när den passerar genom pumphjulet
Diffusering: Den munkformade diffusorn bromsar flödet och ökar trycket ytterligare

Denna process gör att vätskan når önskad hastighet och tryck för att övervinna systemets motstånd.

Historisk utveckling

Centrifugalpumpens historia sträcker sig längre tillbaka än många föreställer sig. Den första maskinen som liknade en centrifugalpump var en slamlyftningsmaskin som beskrevs redan 1475 av den italienske renässansingenjören Francesco di Giorgio Martini.

Riktiga centrifugalpumpar utvecklades dock först i slutet av 1600-talet när Denis Papin byggde en variant med raka skovlar. En viktig innovation kom 1851 när den brittiske uppfinnaren John Appold introducerade den böjda vingen, vilket förbättrade pumpens effektivitet avsevärt.

Eulers pumpekvation – teoretisk grund

Den teoretiska grunden för centrifugalpumpens funktion bygger på Eulers arbete med vinkelmomentet. Euler utvecklade en ekvation som beskriver tryckhöjden som skapas av pumphjulet:

Ht = c₂u × u₂ - c₁u × u₁

Denna ekvation visar hur hastighetskomponenterna vid in- och utlopp påverkar den teoretiska tryckhöjden. För praktisk tillämpning inom VVS innebär detta att pumphjulets design och rotationshastighet direkt påverkar systemets prestanda.

Prestanda i värmepumpssystem

I moderna värmepumpinstallationer spelar cirkulationspumparna en avgörande roll för systemets totala prestanda. Enligt hplib-databasen med nästan 10 000 Keymark-certifierade värmepumpsmodeller når bergvärmepumpar SCOP-medianvärden runt 5,1, vilket innebär att systemet levererar 5,1 kWh värme för varje kWh el som förbrukas.

För att uppnå dessa effekttal krävs optimerad vätsketransport där centrifugalpumparna säkerställer rätt flöde genom värmepumpens förångare och kondensor. En underdimensionerad pump kan reducera värmepumpens COP-värde (Coefficient of Performance) markant.

Driftegenskaper och systemintegration

Centrifugalpumpens driftkarakteristika skiljer sig från andra pumptyper genom:

Kontinuerligt flöde utan pulseringar
Hög flödeskapacitet vid relativt låga tryck
Stabil drift vid varierande systemförhållanden
Lågt underhållsbehov tack vare enkel konstruktion

I värmepumpssystem med inverter-styrda pumpar kan flödet anpassas efter aktuellt värmebehov, vilket optimerar energiförbrukningen. Luft-vattenvärmepumpar med inverter-teknik uppnår enligt hplib-data SCOP-medianvärden runt 4,6, jämfört med 3,9 för on/off-reglerade system.

Underhåll och livslängd

Som erfaren VVS-ingenjör rekommenderar jag regelbunden kontroll av centrifugalpumparnas drift. Viktiga underhållsåtgärder inkluderar:

Kontroll av lagertillstånd – vibrationer kan indikera kommande haveri
Inspektion av pumphjul – erosion eller korrosion påverkar prestanda
Kontroll av tätningar – läckage reducerar verkningsgrad
Rengöring av sugsil – säkerställer fritt inflöde

Med korrekt underhåll har centrifugalpumpar i värmepumpssystem ofta livslängder på 15-20 år, vilket matchar värmepumpens ekonomiska livslängd.

Framtida utveckling

Inom värmepumpsbranschen utvecklas cirkulationspumparna kontinuerligt mot högre verkningsgrad och bättre reglermöjligheter. Magnetlager och frekvensomriktare blir allt vanligare, vilket möjliggör exakt flödesanpassning och reducerad energiförbrukning.

Centrifugalpumpen förblir därmed en central komponent för effektiva värmepumpssystem, där rätt dimensionering och drift är avgörande för att uppnå optimala SCOP-värden och låga driftskostnader.
