Allt du behöver veta om pumpar – från grundfunktion till värmepumpsteknik

Pumpar är fundamentala komponenter i våra hem och industrier, från enkel vattenförsörjning till avancerade värmepumpssystem. Som VVS-ingenjör ser jag dagligen hur viktigt det är att förstå pumptekniken för att göra rätt val vid installation och underhåll.

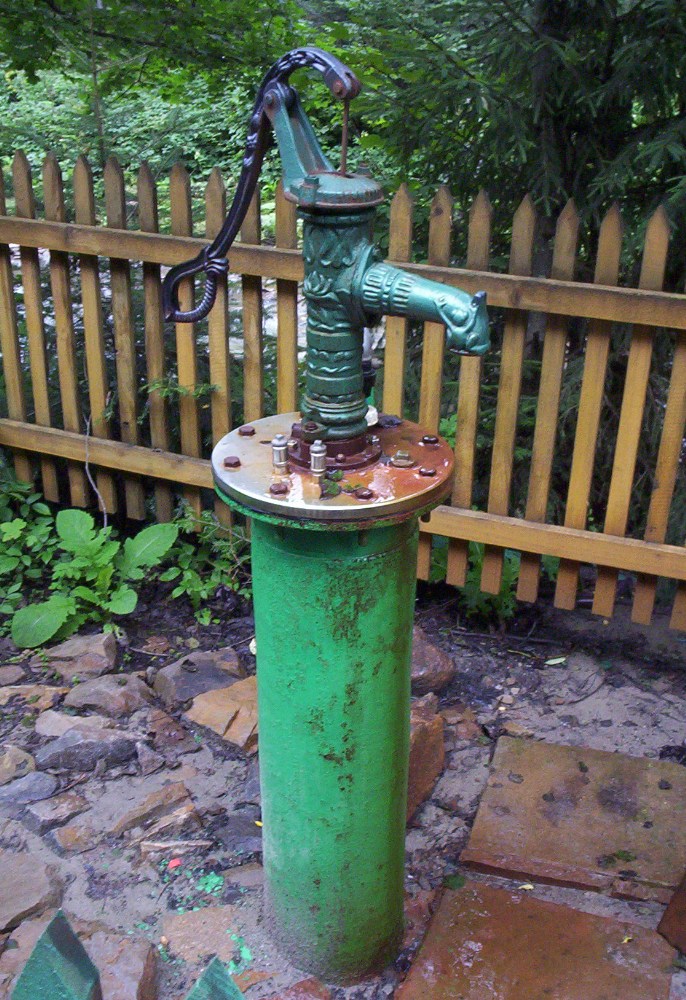

Vad är en pump och hur fungerar den?

En pump är i grunden ett verktyg vars syfte är att förflytta en fluid – det vill säga en vätska eller gas. I värmepumpsammanhang blir definitionen mer specifik: en värmepump flyttar ett värmemedium i ett slutet kretslopp för att flytta värme från en temperaturnivå till en högre temperaturnivå.

För att förstå hur pumpar fungerar behöver vi känna till fem grundläggande storheter som definierar en pumps prestanda: tryckhöjd, flöde, effekt, verkningsgrad och NPSHR.

De viktiga parametrarna för pumpval

Tryckhöjd och tryck

Tryckhöjd mäts vanligtvis i meter vattenpelare (mvp) inom pumpbranschen, även om SI-enheten för tryck är pascal. En meter vattenpelare motsvarar 9,81 kPa. Detta mått anger hur högt pumpen kan lyfta vätskan – en kritisk parameter när man dimensionerar system för flervåningshus eller bergvärmepumpar med djupa borrhål.

Flöde och kapacitet

Flödet, betecknat Q, anger volymen fluid som pumpen kan transportera per tidsenhet. SI-enheten är m³/s, men i praktiken använder vi ofta liter per sekund (l/s) för mindre pumpar. För värmepumpar är rätt flöde avgörande för att uppnå optimal värmeöverföring.

Effekt och energiförbrukning

Den hydrauliska effekten beräknas som produkten av tryck och flöde (P = pQ). Detta ger oss en grundläggande förståelse för pumpens energibehov. I värmepumpsammanhang är det här elektriska effekten kommer in – den som syns på elräkningen.

Verkningsgrad – nyckeln till energieffektivitet

En pumps totalverkningsgrad är förhållandet mellan hydraulisk effekt och inmatad effekt (η = Phydr/Pin). Moderna pumpar har typiskt verkningsgrader mellan 70-85%, medan äldre modeller kan ligga betydligt lägre. För värmepumpar pratar vi istället om COP (Coefficient of Performance) och SCOP (Seasonal COP).

SCOP-värden i praktiken

Enligt hplib-databasen, som omfattar nästan 10 000 Keymark-certifierade värmepumpsmodeller, varierar prestandan kraftigt mellan olika typer:

• Bergvärmepumpar (vätska-vatten, inverter) har SCOP-median på 5,12 baserat på 226 testade modeller
• Luft-vattenvärmepumpar (inverter) når SCOP-median 4,6 från 9 247 modeller
• Vatten-vattenvärmepumpar toppar med SCOP-median 6,68 från 10 inverter-styrda modeller

Dessa siffror visar tydligt varför bergvärme och framför allt vattenvärmepumpar är så attraktiva trots högre installationskostnad.

Huvudtyper av pumpar

Rotodynamiska pumpar – vanligast i värmepumpar

Rotodynamiska pumpar, också kallade centrifugalpumpar eller friströmspumpar, är den vanligaste typen i värmepumpinstallationer. De karaktäriseras av att flödet varierar med mottrycket i systemet – från noll flöde vid maximalt tryck till maximalt flöde vid noll tryck, även med konstant varvtal.

En stor fördel är att dessa pumpar kan starta mot stängd ventil, vilket gör dem lätta att använda i större system. När ventilen är stängd och flödet är noll, går pumpen mycket lättare än under full drift.

Deplacementspumpar för specialapplikationer

Deplacementspumpar, även kallade förträngningspumpar, inkluderar typer som kolvpumpar, kugghjulspumpar och skruvpumpar. De karakteriseras av att flödet bestäms av varvtal eller slagfrekvens och påverkas knappt av mottrycket.

Till skillnad från centrifugalpumpar bör man aldrig reglera flödet från deplacementspumpar med ventil på utloppet – detta kan skada pumpen. Istället förses de ofta med säkerhetsventiler.

QH-diagram – pumparnas fingeravtryck

Ett QH-diagram visar sambandet mellan pumpflöde (Q) på x-axeln och tryckhöjd (h) på y-axeln. Varje pump har sin unika kurva som beskriver dess prestanda. I samma diagram kan man lägga in kurvor för verkningsgrad, elektrisk ineffekt och NPSHR för en komplett bild av pumpens egenskaper.

NPSHR och kavitation

NPSHR (Net Positive Suction Head Required) beskriver det minsta inloppstryck som behövs för att pumpen inte ska kavitera. Kavitation uppstår när trycket blir så lågt att vätskan börjar koka, vilket skapar bubblor som kollapsar och kan skada pumpen. Detta är särskilt viktigt vid installation av pumpar på höga höjder eller med långa sugledningar.

Praktiska tips för värmepumpsinstallationer

Vid val av cirkulationspumpar till värmepumpssystem är det avgörande att matcha pumpens karakteristik med systemets behov. För stora pumpar slösar energi, medan för små pumpar kan ge otillräcklig värmeöverföring och sämre COP.

Moderna inverter-styrda pumpar kan anpassa sin kapacitet efter behov, vilket förklarar varför inverter-värmepumpar presterar bättre än on/off-reglerade modeller i hplib-statistiken. Skillnaden är särskilt tydlig för luft-vattenvärmepumpar där inverter-modeller har SCOP-median 4,6 jämfört med 3,9 för on/off-reglerade från 73 testade modeller.

Framtidens pumpteknik

Med den accelererande övergången till förnybar energi och värmepumpar blir pumptekniken allt viktigare. De vanligaste köldmedierna enligt hplib-data är R32 (5 827 modeller), R410A (2 582 modeller) och R290 (1 084 modeller), där trenden går mot miljövänligare alternativ som R32 och naturliga köldmedier som R290.

För husägare som överväger värmepump är det värt att notera att bergvärmepumpar konsekvent presterar bättre än luft-vattenvärmepumpar, men kräver högre investeringskostnad för borrhål eller markkollektor. Valet mellan olika pumptekniker bör alltid baseras på en helhetsbedömning av byggnadens förutsättningar, lokalt klimat och ekonomiska ramar.
